產品名稱：JX系列柱塞式計量泵

功能特性介紹：
柱塞式 JX系列計量泵技術參數表
可多臺串聯使用，分別獨立調節流量。
結構合理、調節方便、維護簡單。
性能可靠、運行平穩、無噪聲。
計量精確、耐磨性強、密封性能好。
可手動、變頻、電行無級調節流量。
流量穩定精度±1%。
泵在運行或停止?fàn)顟B(tài)下均可調節。
泵頭可制成保溫夾套型，電熱加溫型等。
泵頭材質可采用304、316L、20號合金、PP、哈氏合金、陶瓷等。
整機重量：50—55Kg。
型號規格 JW-L/h /MPa

型號			流量(L/h)/壓力(MPa)					電機功率 kw	柱塞直徑 mm	接口通徑 mm	最大行程 mm
			往復次數min﹣1
			60	80	97	120	160
JX			3/16	4/12.5	5/10	6/8.0	8.5/6.3	0.37	8	φ6	25
			3/20	4/16	5/12.5	6/10	8.5/8.0	0.55
JX			5/10	6.5/8.0	8/6.3	10/5.0	13/4.0	0.37	10	φ6
			5/12.5	6.5/10	8/8.0	10/6.3	13/5.0	0.55
JX			8/8.0	10/6.3	13/5.0	16/4.0	22/3.2	0.37	12	φ6
			8/10	10/8.0	13/6.3	16/5.0	22/4.0	0.55
JX			14/6.3	19/5.0	23/4.0	28/3.2	38/2.5	0.37	16	φ6
			14/8.0	19/6.3	23/5.0	28/4.0	38/3.2	0.55
JX			25/5.0	34/4.0	41/3.2	50/2.5	68/2.0	0.37	20	φ6
			25/6.3	34/5.0	41/4.0	50/3.2	68/2.5	0.55
JX			40/4.0	52/3.2	64/2.5	80/2.0	105/1.6	0.37	25	φ6
			40/5.0	52/4.0	64/3.2	80/2.5	105/2.0	0.55
JX			52/3.2	70/2.5	85/2.0	105/1.6	140/1.3	0.37	28	φ15
			52/4.0	70/3.2	85/2.5	105/2.0	140/1.6	0.55
JX			70/2.5	90/2.0	110/1.6	140/1.3	185/1.0	0.37	32	φ15
			70/3.2	90/2.5	110/2.0	140/1.6	185/1.3	0.55
JX			100/2.0	135/1.8	165/1.3	200/1.0	270/0.8	0.55	45	φ15
			100/2.5	135/2.0	165/1.6	200/1.3	270/1.0	0.75
JX			128/1.6	170/1.3	205/1.0	250/0.8	340/0.5	0.37	50	φ15
			128/2.0	170/1.6	205/1.3	250/1.0	340/0.8	0.75
JX			160/1.3	210/1.0	255/0.8	310/0.5	420/0.2	0.55	50	φ15

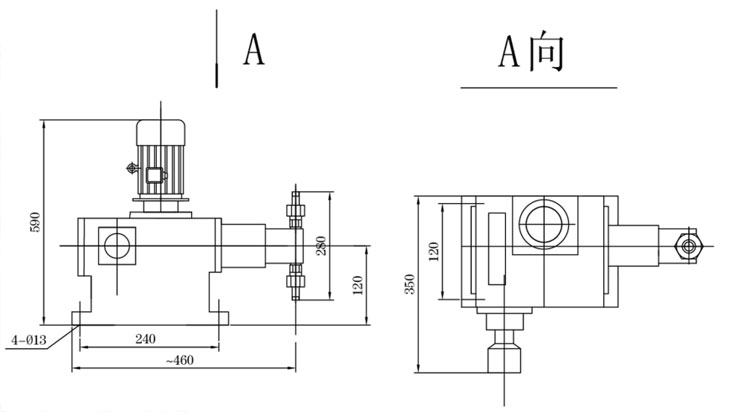

典型安裝圖
